Metall-Gummi-Verbunddiaphragma. Bearbeitete Metallteile.

Großes Bild : Metall-Gummi-Verbunddiaphragma. Bearbeitete Metallteile.

Produktdetails:

Herkunftsort:	CN
Markenname:	GSK
Zertifizierung:	TS16949
Modellnummer:	281555485C

Zahlung und Versand AGB:

Min Bestellmenge:	1000 Stück
Preis:	USD3.50-USD12.00/pcs
Verpackung Informationen:	Neutral
Lieferzeit:	30 Tage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	50000/30 Tage

Kontakt

Ausführliche Produkt-Beschreibung

Hervorheben:

mit einer Breite von nicht mehr als 20 mm

automotive control seal diaphragm

mit einer Breite von mehr als 20 mm

Metall-Gummi-Verbunddiaphragma. Bearbeitete Metallteile.

Beschreibung des Produkts

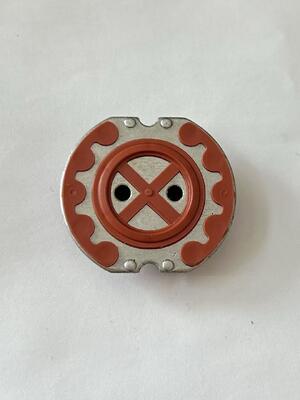

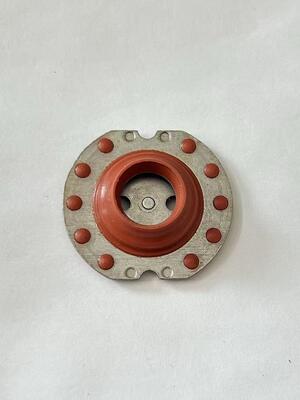

Dieses Kompositdiaphragma ist eine hochpräzise Steuerungskomponente, die für kritische Fahrzeug- und Industrieflüssigkeitsbehandlungssysteme entwickelt wurde.Es verfügt über ein starres, gestempeltes Stahlsubstrat für die strukturelle Stabilität, gepaart mit einem hochleistungsfähigen roten FKM/Viton Gummi-Diaphragma, das an das Metall vulkanisiert ist, um eine dauerhafte, undicht wirkende Verbindung herzustellen.Der Gummisektion gehört eine kreisförmige Dichtung Lippe und X-förmige Verstärkung zur Balance Flexibilität und Druckfestigkeit, die eine zuverlässige dynamische Dichtung unter schwankenden Druck- und Temperaturbedingungen (-20°C bis 200°C) gewährleistet.Der Metallrahmen mit seinen präzise bearbeiteten Kerben und Positionierungspunkten ermöglicht eine exakte Ausrichtung der Anlage, während der FKM-Kautschuk auf Erdöl basierende Flüssigkeiten, Hydrauliköle und chemische Korrosion standhält.so dass es ideal für Automobilmotorenventile geeignet ist, hydraulische Regler und industrielle Flüssigkeitssteuerungsgeräte, bei denen Präzision und Langlebigkeit von größter Bedeutung sind.

Technische Parameter

Kategorie	Einzelheiten
Produktbezeichnung	Metall-Gummi-Kompositionsdiaphragma
Teilnummer	281555485C
Material	Metallsubstrat (Stahl) + roter FKM/Viton-Kautschuk (Vulkanisierung)
Farbe	Silber (Metall) + Rot (Kautschuk)
Kernfunktionen	Präzisionsfluidregelung, Druckregelung, dynamische Dichtung, Schwingungsdämpfung
Designmerkmal	Metallrahmen mit integriertem Gummi-Dichtungsdiaphragma; X-förmige Verstärkung und kreisförmige Dichtungslippe
Anwendung	Steuerungssysteme für Kraftfahrzeuge, hydraulische Ventilbaugruppen, Präzisionsflüssigkeitsregler, industrielle Aktoren

Vorteile

Dual-Material-Performance: Stempeltes Metall sorgt für Struktursteifigkeit bei der Montage und Druckbeständigkeit,Während FKM-Kautschuk chemische Hochtemperaturbeständigkeit und dynamische Dichtung bietet, kombiniert er Metallfestigkeit mit der Elastizität von Kautschuk.
Präzisionsdichtung: Integrierte Gummi-Dichtung und X-förmige Verstärkung sorgen für eine dichte, undichte Leistung auch unter dynamischen Druckänderungen und Vibrationen.
Dauerhafte Verbindung: Die vulkanisierte Gummi-Metall-Bindung verhindert die Trennung unter extremen Betriebsbedingungen und verlängert die Lebensdauer um das 2- bis 3-fache gegenüber der mechanischen Montage.
Genau passen: Maschinelle Positionierungspunkte auf dem Metallrahmen ermöglichen eine fehlerfreie Montage und sorgen für eine Ausrichtung mit den Ventilkörpern und Steuerungen.
Widerstandsfähigkeit gegen die schwierige Umwelt: FKM-Kautschuk widersteht hohen Temperaturen (bis zu 200°C) und korrosiven Flüssigkeiten und eignet sich für Motorräume und industrielle Hydrauliksysteme.

Anwendungen:

- Reguliert den Flüssigkeitsdruck und den Fluss in den Motorsteuerungsmodulen, um eine optimale Treibstoffzufuhr und Verbrennungseffizienz zu gewährleisten.
- Wirkt als dynamische Dichtung in hydraulischen Ventilbaugruppen, verhindert Flüssigkeitsleckagen und ermöglicht gleichzeitig eine reibungslose Ventilbetätigung und Druckanpassung.
- Dämpft die Vibration in Präzisionsfluidregulatoren, reduziert den Verschleiß von Metallkomponenten und gewährleistet eine stabile Durchflussrate für industrielle Prozesse.
- Versiegelt die Schnittstelle zwischen Ventilkörpern und Aktoren in Automobil- und Industrieanlagen und schützt die inneren Komponenten vor Flüssigkeitskontamination und Druckverlust.
- Steuerung der Öffnung/Schließung von Flüssigkeitsläufen in Aktoren, die eine präzise mechanische Bewegung für Automobil- und Industrieanlagen ermöglichen.
